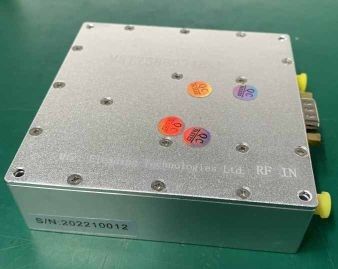

Telekommunikation 32W Rf-Endverstärker-Modul 1805MHz 1880MHz UMTS CH 3, Downlink LTE 3,1800+
Produkt-Beschreibung:
Der Rf-Endverstärker bietet Hochleistung in den drahtlosen Endverstärker- und HochfrequenzEndverstärkeranwendungen an. Er ist entworfen, um einen Ertrag der hohen Leistung zur Verfügung zu stellen und ausgezeichnete Energie addierte Leistungsfähigkeit (PAE) von 20% bis 50%. Dieser Endverstärker liefert eine zuverlässige Spitzenleistung von 45dBm.
Eigenschaften:
- Frequenzbereich: 1805MHz zu 1880MHz
- Gewinn: 40dB
- Eingangsleistung: 5dBm
- Betriebstemperatur: -20°C zu +60°C
Technische Parameter:
| Einzelteil |
Spezifikation |
| Frequenzbereich |
1805-1880MHz |
| Spitzenleistung |
45dBm |
| Tx-Gewinn |
40 ± 1 (DB) |
| Gewinn-Flachheit |
2,0 (DB) Spitzen-Spitzen über Freq-Band |
| Gewinn-Stabilität |
± 1,5 (DB) über Temp |
| In/Out VSWR |
Kleiner als 1.5:1 |
| DC-Strom |
3 (a) |
| Größe (DxWxH) |
100x100x30 (Millimeter) |
| In/Out Commector |
SMA-Frau |
| Schutz |
Ertrag geschützt gegen hohes VSWR |
| Operation Temp. |
-20 | +60 (°C) |
| Input-/Outputkarte (D-Vor-9Pin M) |
1.N.C.
Energie 2.Forward Detecions-Minute 25dBm - maximales 45dBm, Vout=3.3- (45-Pout) *0.1
3.N.C.
Energie 4.Reflect Detecions-Minute 25dBm - maximales 45dBm Vout=3.3- (45-Reflected) *0.1
5.N.C.
6.7.Vcc (+28V)
8.9.GND
|
| Versorgungs-Spannung |
28V |
| Arbeits-Modus |
Cw-Signal |
Anwendungen:
Der PA1805T1880M_45-28V Hochfrequenz-Endverstärker ist die perfekte Wahl für eine Vielzahl von Anwendungen, die Radioübermittlerleistungsverstärkung erfordern.
Kundenbezogenheit:
Kundengebundener Rf-Endverstärker-Service
Wir erbringen kundengebundene Rf-Endverstärker-Dienstleistung entsprechend Ihren Anforderungen. Unser vorbildliches Number ist PA1805T1880M_45-28V. welches in China hergestellt wird. Die Mindestbestellmenge ist 2. Der Preis ist verkäuflich. Dieser HF-Verstärker der hohen Leistung funktioniert im CW-Signalmodus und hat einen Versorgungs-Strom von 3A und eine Versorgungs-Spannung von 28V. Unser Übermittler-Endverstärker ist für HF-Verstärker-Anwendungen der hohen Leistung mit seiner Ertrag-, lärmarmen und hohenlinearitätsleistung der hohen Leistung ideal.
Unterstützung und Dienstleistungen:
Rf-Endverstärker-technische Unterstützung u. Dienstleistungen
Wir bieten technische Unterstützung und Services an, damit unsere Rf-Endverstärkerprodukte garantieren, dass sie richtig arbeiten und die bestmögliche Leistung liefern.
Installation u. Einrichtung
Wir sind verfügbar, Unterstützung mit der Installation und der Einrichtung Ihres Rf-Endverstärkers zu gewähren. Unser Team von erfahrenen Ingenieuren kann Sie durch den Prozess führen und alle mögliche Fragen beantworten, die Sie haben.
Störungssuche
Wenn Sie irgendwelche Fragen mit Ihrem Rf-Endverstärker erfahren, kann unsere Expertengruppe helfen, die Quelle des Problems zu identifizieren und Sie mit Lösungen zu versehen, um es schnell zu lösen.
